Descripción general del producto

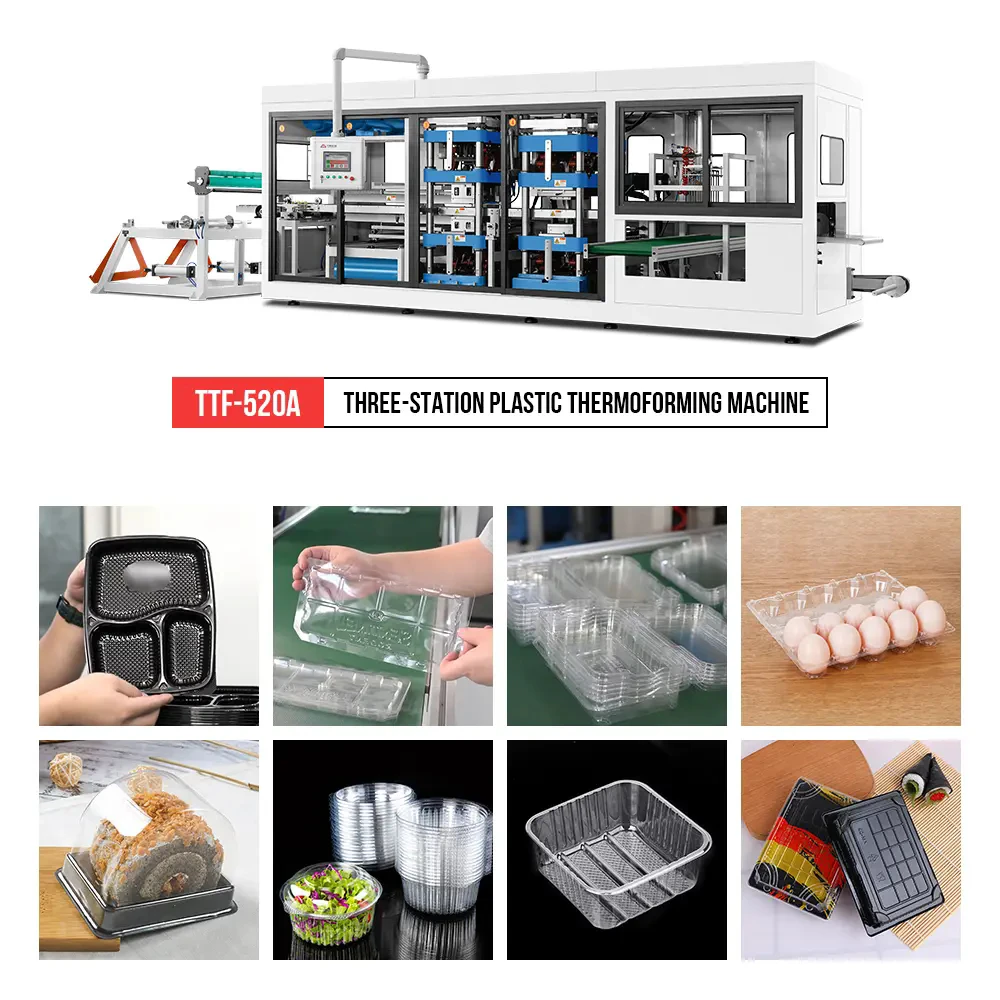

TTF-520A es nuestra máquina termoformadora totalmente automática. En comparación con la antigua máquina de vacío, la velocidad de esta máquina es más rápida y permite fabricar más productos. Esta máquina se utiliza para fabricar productos desechables, paquetes de comida para llevar. como recipientes de comida, bandejas, cajas, tapas, etc. El costo de la máquina es menor, mientras que la calidad es excelente. Se pueden fabricar excepto tazas, productos con agujero. Otros productos que puede fabricar fácilmente.
Contenedor de comida
Contenedor de fruta de plástico
Contenedores de plástico para llevar
Cartón de huevos de plástico transparente
Automatización y personalización completas
1
Rentabilidad premium
2
Utilización sostenible de materiales
3
Ahorro de energía diseñado-alemán
4
Ingeniería de Precisión
5
Aumento de productividad del 40%
6
Por ejemplo, un contenedor de alimentos PP de 222*165MM*47MM, puede fabricar 4 cavidades en nuestra máquina, cada hora tendrá alrededor de 4800 piezas.
Esquemas de diseño

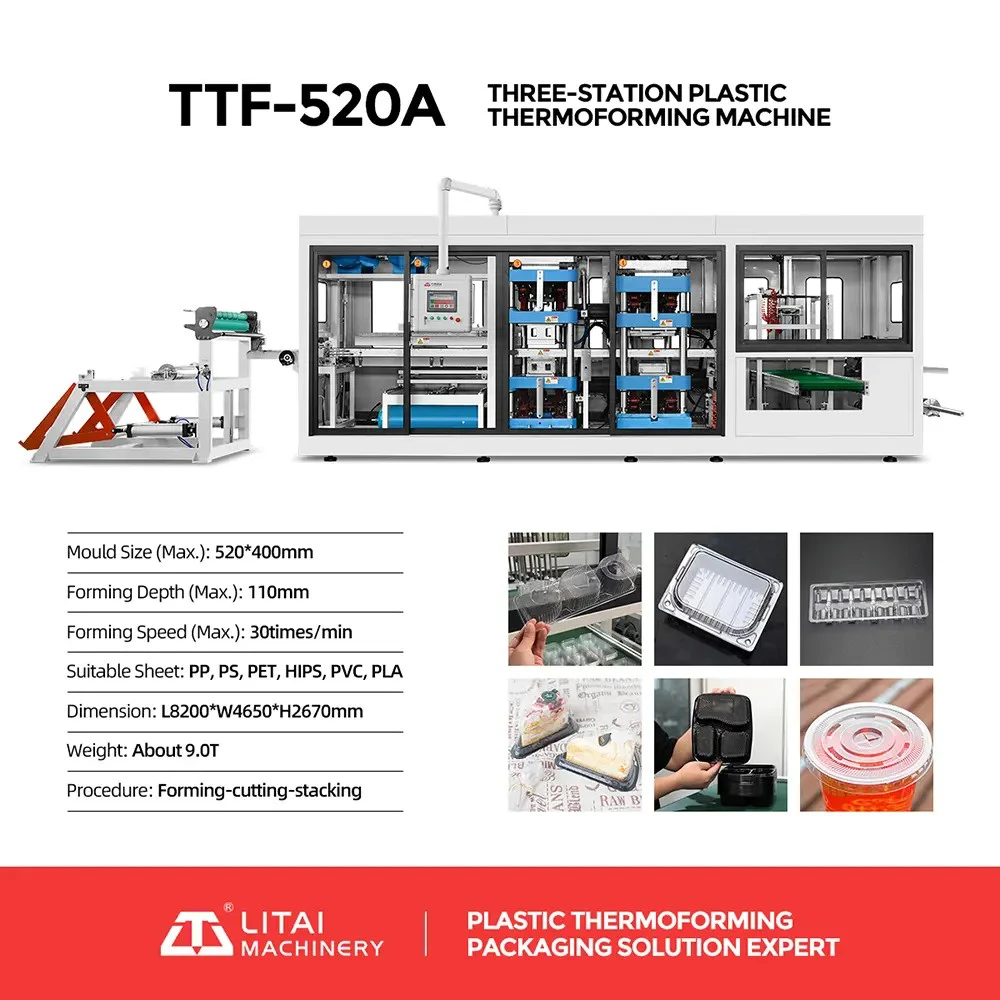

PARÁMETRO TÉCNICO PRINCIPAL
| Modelo | TTF-520A |
| Área de formación | 520 mm x 400 mm |
| Profundidad de formación (máx.) | 110mm |
| Espesor de la hoja | 0,2-2,0 mm |
| Velocidad de formación (máx.) | 35 veces/minuto |
| Presión de aire | 0,6-0,8 mpa |
| Consumo de aire | 3,0 m³/min |
| Consumo de agua | 0.7 m³/h |
| Ancho de hoja (máx.) | 550 mm |
| Hoja Adecuada | PP, PS, CADERAS, PET, PVC, PLA, etc. |
| Fuente de alimentación | CA 380 V, 50 Hz, trifásico, cuatro-cables |
| potencia nominal | 120kW |
| Potencia de calefacción | 75Kw |
| Procedimiento | Formar-punzonar-cortar-apilar |
| Dimensión | L9500W4200H2700mm |
| Peso | Alrededor de 9,0 T |
Dibujo de diseño
Nota: La imagen de arriba es un diagrama de diseño del equipo estándar configurado para referencia del cliente. Puede utilizar este diseño como guía al organizar su equipo mecánico.

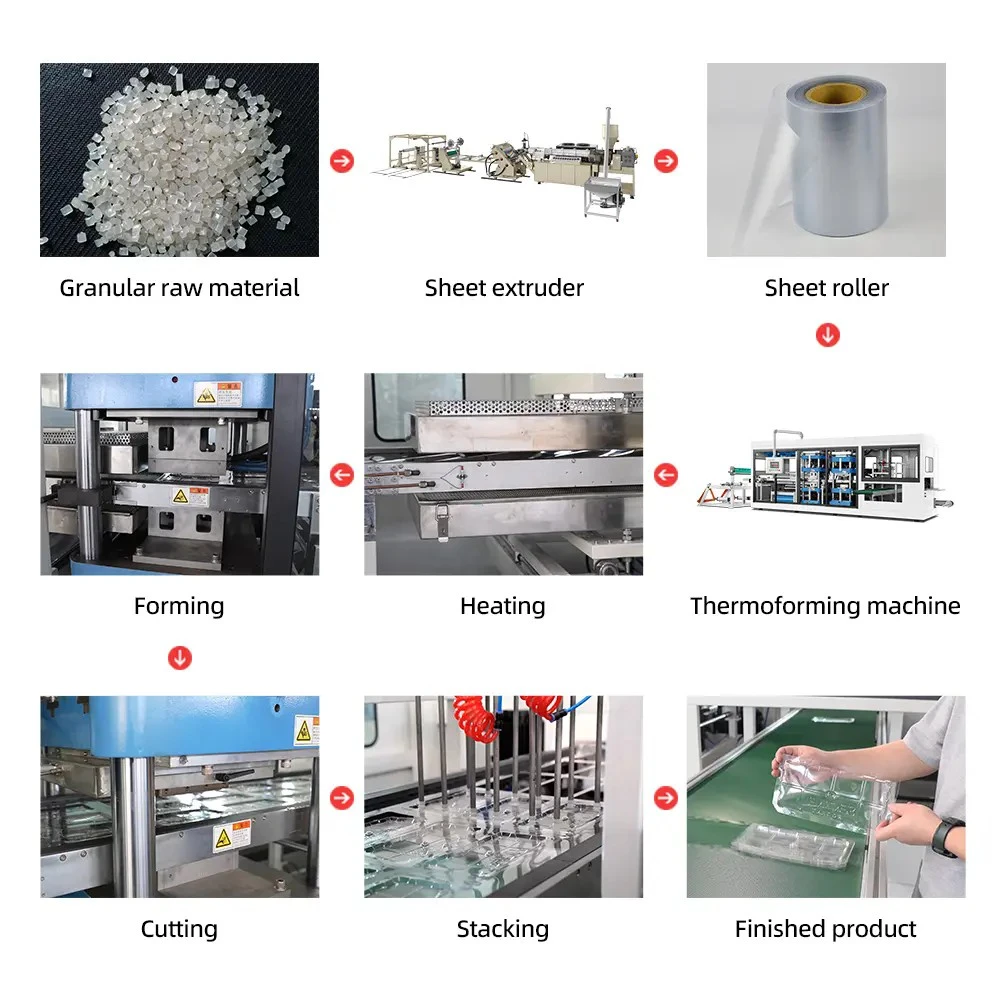

Estructura y diseño
Dispositivo de alimentación
Nuestra parte de carga de láminas utiliza un material muy bueno, estructura de acero cuadrada, es muy estable. Contamos con cilindros en la máquina para carga automática, para que pueda ahorrar recursos humanos. Es una estación doble, por lo que no es necesario detener la máquina cuando se cambia el rollo.
Dispositivo de calefacción
Nuestra máquina, el calentador que utilizamos, es Elstein, es de Alemania. Lo que puede mejorar la eficiencia de conversión térmica y ahorrar más energía. Con este calentador, el cliente puede ahorrar un 30% de energía. En comparación con otros, nuestro horno para la parte de calentamiento tiene una longitud índice cuatro veces mayor del área de formación, es una parte de calentamiento muy larga. El horno es un horno eléctrico de doble capa. Por lo tanto, se puede ajustar el corazón de forma rápida y precisa. Tenemos un sensor en el horno, en caso de que la hoja se caiga del horno, empujará todo el horno hacia el exterior.
Pantalla de operación
La pantalla táctil es muy inteligente. Puede ingresar los datos clave, la máquina se puede ajustar por sí sola. Tiene función de búsqueda y es muy fácil de operar.
Estación de formación
En la parte formativa utilizamos presión positiva y prensa negativa junto con el tapón para que los productos finales sean más buenos. Los enchufes superior e inferior también utilizamos el control del servomotor. Entonces es más precisión.
Estación de corte
Para la estación de corte, adopte la estructura de cuatro-pilares (acero 40Cr) como soporte y placas de molde unibody (acero TQ-600) como guía, lo que hace que nuestra estación de punzonado sea más fuerte y estable, con absorción de impactos y resistencia al desgaste. Servoaccionamiento de alta potencia, que genera una mayor fuerza de perforación y productos mucho mejores. La fuerza de corte es grande para nuestro TTF-520A, por lo que puede cortar diferentes productos a la perfección. Y es muy precisa la posición de corte.
Estación de apilamiento
Para la estación de apilado, también utilizamos control de servomotor, por lo que es más preciso. y podemos tener apilamiento hacia abajo. Apilamiento superior y apilamiento AB como opción para el cliente. Por lo que puede cumplir con los diferentes requisitos del cliente.
Reciclaje de residuos
Somos ambientalistas. La hoja de residuos se puede reciclar. Puedes triturarlo y mezclarlo con nuevas partículas para crear nuevos materiales y producir nuevos productos. Entonces no habrá desperdicio en su fábrica.
- Dispositivo de alimentación
- Dispositivo de calefacción
- Pantalla de operación
- Estación de formado
- Estación de corte
- Estación de apilado
- Reciclaje de residuos
PRINCIPALES COMPONENTES ELÉCTRICOS
| REGIONES | MARCA |
|---|---|
| Filtrar | ERC (Japón) |
| válvula formadora | MAC (EE. UU.) |
| Módulo de control de temperatura | OESTE (Reino Unido) |
| interruptor de proximidad | ROCKWELL (Estados Unidos) |
| Contactor de CA\\Disyuntor\\Botón | SCHNEIDER (Francia) |
| relevo intermedio | IDEC (Japón) |
| Base de relé intermedia | OMRON (Japón) |
| PLC\\Pantalla táctil\\Servomotor | Detla (Taiwán) |
Condiciones de suministro
| Máquina | Modelo | Cantidad (JUEGO) | Observación |
|---|---|---|---|
| Máquina termoformadora de tres-estaciones | TTF-520A | 1 | Máquina |
| Compresor de aire | Tipo de tornillo | 1 | Equipo auxiliar |
| enfriador | 15F | 1 | Equipo auxiliar |
| Tanque de aire | 1.0m³ | 1 | Equipo auxiliar |
| Molde (precios según diferentes muestras) | 1 | Moho |
1. Condiciones de envío: FOB NINGBO, CHINA
2. Paquete: paquete con caja de madera (si se requiere fumigación, el cliente debe pagar el cargo).
3. Condiciones de pago: 30% de anticipo antes del producto como depósito y el 70% restante debe pagarse al finalizar e inspeccionarse antes del envío.
4. Fuente de alimentación: 380V/50HZ, 3 fases, 4 cables. Hay un cargo extra por diferentes voltajes.
5. Plazo de entrega: 2-3 meses.
6. Vigencia de la cotización: 60 días.
7. Servicio pos-venta: dentro de los 13 meses siguientes a la fecha de navegación, las piezas de repuesto se reparan de forma gratuita (excepto por factores humanos). Si el período de garantía ha expirado, el costo y el flete deben ser pagados por el comprador.
Escaparate de casos
Lograr el doble de capacidad con menos mano de obra
Tenemos un cliente, utiliza la máquina de vacío para fabricar y necesita muchos trabajadores. Quiere mejorar la capacidad, así que búsquenos, démosle la solución. Después de verificar estas muestras y los requisitos de capacidad, finalmente le sugerimos que utilice nuestra máquina termoformadora de tres estaciones TTF-520A para fabricar sus productos. Ahora la máquina está funcionando bien en la fábrica del cliente, el cliente produce el doble de capacidad que antes. Además, para la mano de obra anterior, necesita 8 trabajadores para una máquina, después de usar nuestra máquina solo necesita 2 trabajadores. un año ahorra mucho salario.
Preguntas frecuentes
P: ¿Los puntos fuertes de la máquina?
P: ¿Cuál es el resultado?
P: ¿Ajuste e instalación de la máquina?
P: ¿Garantía de tiempo y posventa-?
